Beschreibung Wendeltreppe

Das Dialogfeld

TR6_0

WKZ: Treppen / 6





TR6_1

Das Dialogfeld

Aufruf Dialogfeld über WKZ: Treppen / 6



* Unter “GrundrißGeomtrie:“ können Sie Position, Dreh-Sinn und Winkel für An-/Austritt manuell eingeben oder mit der Taste                         [ GrundrissGeometrie in der Zeichnung festlegen >> ]   in der Zeichnung festlegen.

*  Unter “SchnittGeometrie“ werden die Umgebungsdaten, wie Wandhöhe, Decken- und Aufbauhöhen, sowie Fertig .. Fertig angegeben.

*  Unter “Gestaltung der Deckenaussparung/Austritt“ wird die DeckenRandDicke und die PodestDicke am Austritt angegeben.

*  DeckenRandDicke = Bekleidung Deckenaussparung

*  PodestDicke(Kopfhöhe) = Podest Austritt (Erinnerung)

*  Unter “WendelTreppe“ werden Ihre Einstellungen im Grundriss 2D dargestellt.

*  1. Pfeil in Laufrichtung = Antritt

*          1. längere Linie    = PodestEnde (Kopfhöhe!)

*          2. längere Linie    = Kopfhöhe unter Wendeltreppe

*  2. Pfeil in Laufrichtung = Austritt

*  Unter “Geometrie“ können Sie die Abmessungen der Wendeltreppe anpassen. .

*  RohrDurchmesser       = Tragrohr Mitte

*  AussenDurchmesser   = bis Aussenkante Stufen

*  LaufAbstand                = Abstand der Lauflinie

*  StufenDicke                 = Dicke der Stufen

*  Stufen Überstand        = Überlappung der Stufen

*  Kopfhöhe                     = Kopfhöhe

*  Unter “TreppenDefinition“ können Sie die Anzahl der Stufen und die Maße für Steigung und Auftritt angeben, wobei diese automatisch auf die Geometrie abgestimmt werden. Die “Schrittformel“ kann ausgeschaltet werden.

Der Befehlsablauf

TR6_0

WKZ: Treppen / 6

Der Befehlsablauf

Aufrufen des Befehls über WKZ: Treppen / 6.

Einstellungen im Dialogfeld vornehmen und mit  [ OK ] bestätigen.

*  “WendelTreppe Wo beschriften :“     auf Bildschirm picken

*  “In welche Richtung < 0.0 > :“           bestätigen oder Winkel angeben

*  “Schrifthöhe < 20.0 > :“                      bestätigen oder Wert ändern

*  „3D-Darstellung * Ja / Nein * :“          bestätigen oder ändern

·        Bitte warten . . Treppe wird konstruiert . . .

Darstellung der Treppe



TM:    M / 20 - 28

WKZ: Layer 9 / 1 - 9

TR6_2_1

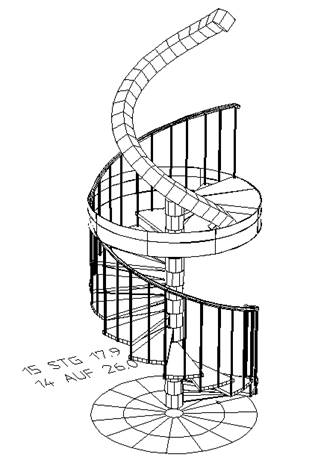

Darstellung der Treppe
Die Darstellung der Treppe kann mit der Plandarstellung oder manuell verändert werden.
TM:     M / 20 - 28

WKZ:  Layer 9 / 1 - 9

Farben

Grün          -          Antritt / 2D-Grundriß

Braun        -          Stufen / Podest / Handlauf

Gelb          -          1. Stufe mit Kopfhöhe

Blau          -          Austritt

Lila            -          Rohr / Konsolen / Stäbe / Deckenrand

Rot            -          Kopfhöhe
